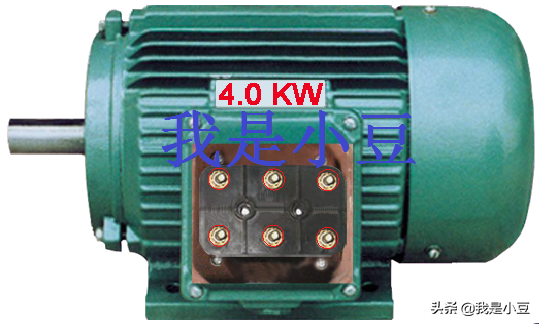

大家好我是小豆,之前我们介绍了接触器自锁控制电机,那么在我们实际运用中会用到电机正反转的时候,所以本期我们介绍电机正反转,电机要实现正反转控制,将其电源的相序中任意两相对调即可(我们称为换相),通常是V相不变,将U相与W相对调,为了保证两个接触器动作时能够可靠调换电动机的相序,接线时应使接触器的上口接线保持一致,在接触器的下口调相。由于将两相相序对调,故须确保二个KM线圈不能同时得电,否则会发生严重的相间短路故障,因此必须采取联锁。

接下来我们看主电路,首先断路器L1---L2---L3进 分别进接触器主触点,L1----L2----L3,进线都是并联过去,大家注意看出线,T1------T2------T3 左边的进热继电器,经过热继电器进电机。我们需要注意右边的接触器出线,T1-没有变化,T2进左边接触器的T3。T3进左边接触器的T2,改变两相相序改变电机转向。

下面我们看控制电路,首先这是两个自锁组成的,串彼此的常闭点,原因就是当电机正转的时候,反转启动不了,电机反转的时候正转启动不了。

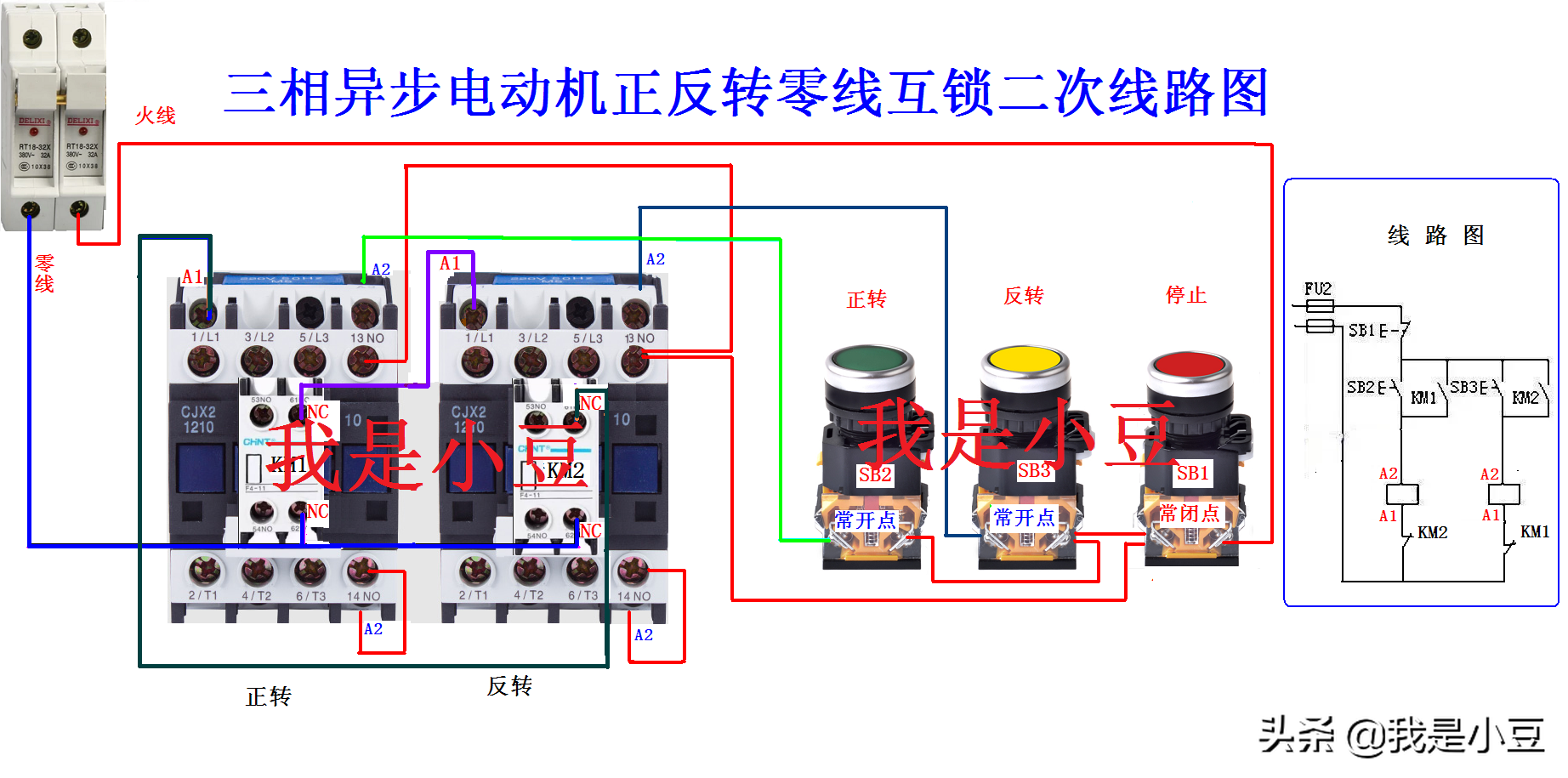

接线步骤:火线进停止按钮常闭,停止按钮出来进启动按钮常开,同时进KM1常开,然后进接触器线圈,反转接线:停止按钮出线进启动按钮常开,进KM2常开,然后进接触器线圈。

零线:正转:进KM2常闭触点,常闭触点出来之后进KM1线圈,

反转;零线进KM1常闭触点,经过常闭进KM2线圈。

运行演示:正转,按下启动按钮,SB2接触器得电吸合,KM自锁。如果此时按下反转按钮电机不能切换,因为反转控制电路中串了接触器KM1常闭,此时KM1吸合状态常闭是断开的所以启动不了。反转也是串KM2常闭,原理一样。

三相异步电动机的正反转控制

图中使用了2个分别用于正转和反转的电磁接触器KM1、KM2,对这个电动机进行电源电压相的调换。此时,如果正转用电磁接触器KM1,电源和电动机通过接触器KM1主触头,使L1相和U相、L2相和V相、L3相和W相对应连接,所以电动机正向转动。如果接触器KM2动作,电源和电动机通过KM2主触头,使L1相和W相、L2相和V相、L3相和U相分别对应连接,因为L1相和L3相交换,所以电动机反向转动。
