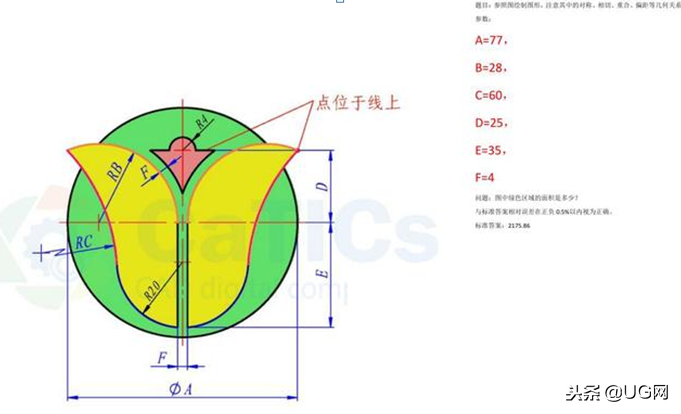

CAD图文教程讲解，玫瑰花的绘制过程，12步搞定，你有更好的方法吗,一朵玫瑰花送给你

cad教程 中磊教育

1，随便绘制直径为77的圆，并找出圆的中心线

cad教程 中磊教育

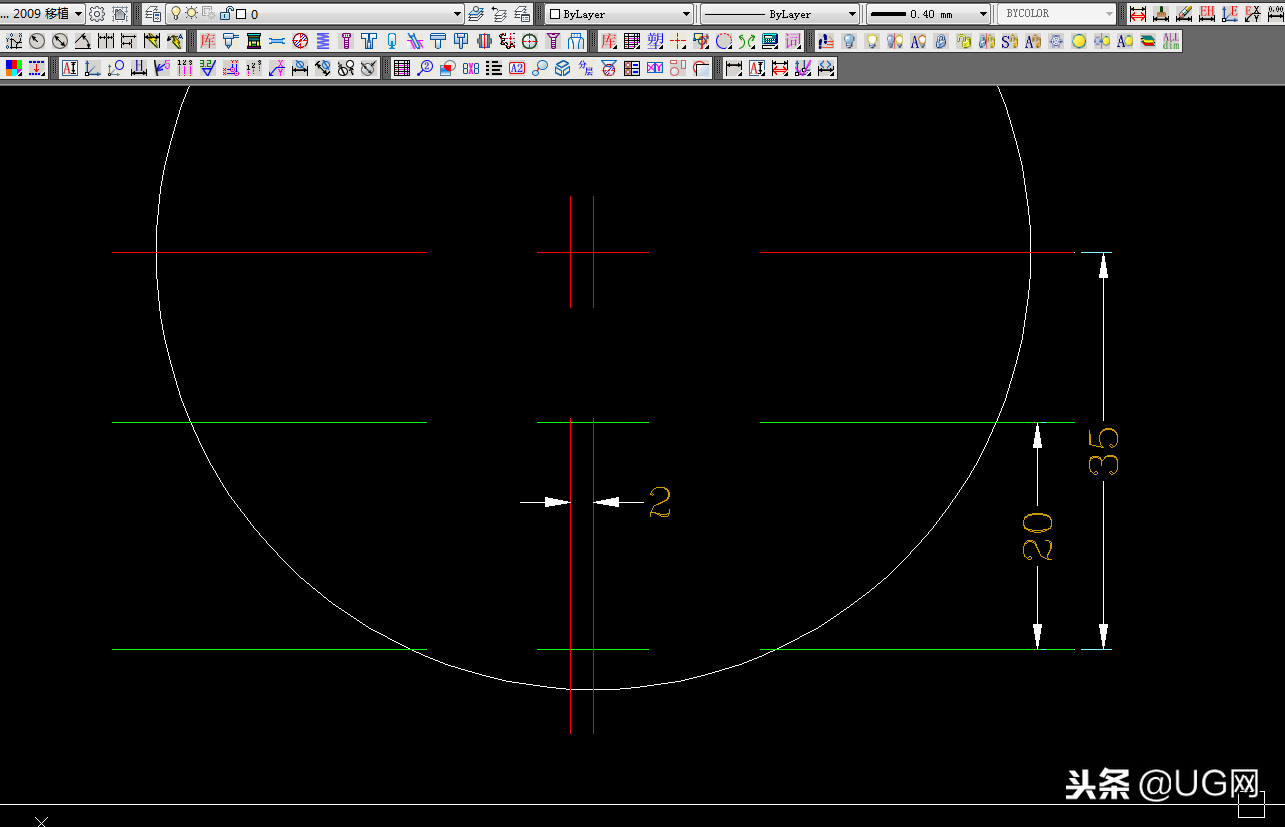

2，将圆的竖直中心线向左偏移2MM,，水平中心线向下偏移35MM,如下图

cad教程 中磊教育

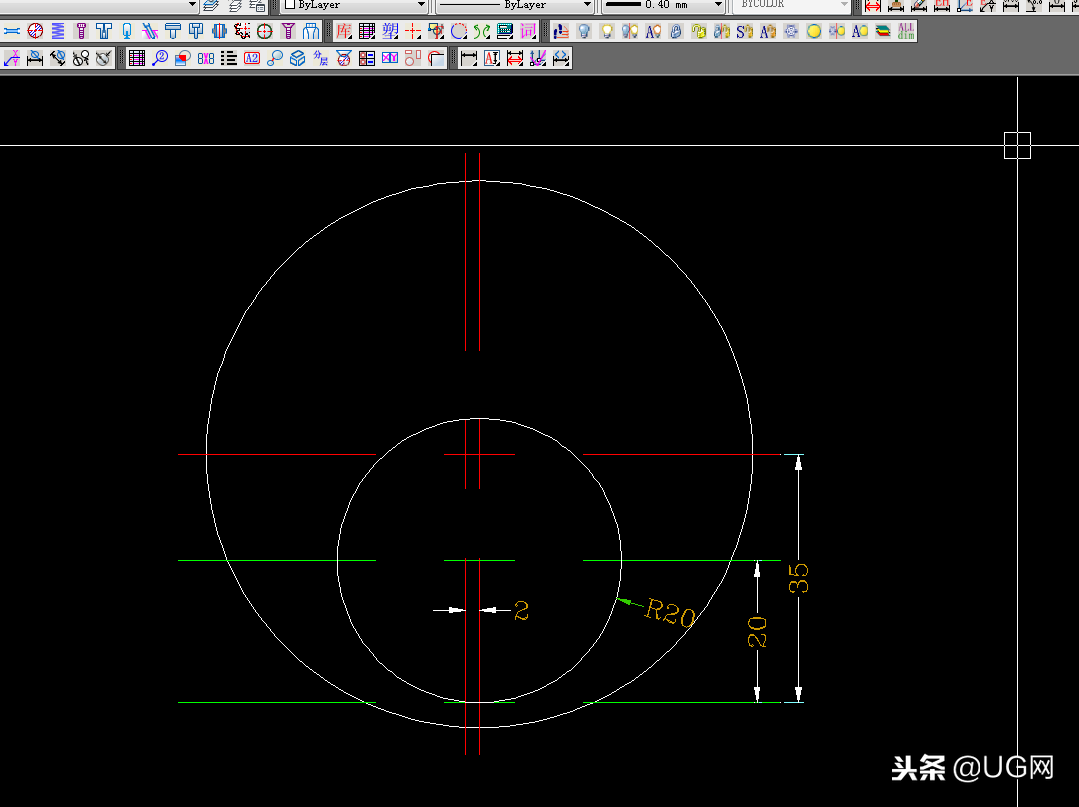

3，绿色线向上偏移20，如下图，找出R20的圆心。

cad教程 中磊教育

4，交点为圆心，绘制R20圆，如下图

cad教程 中磊教育

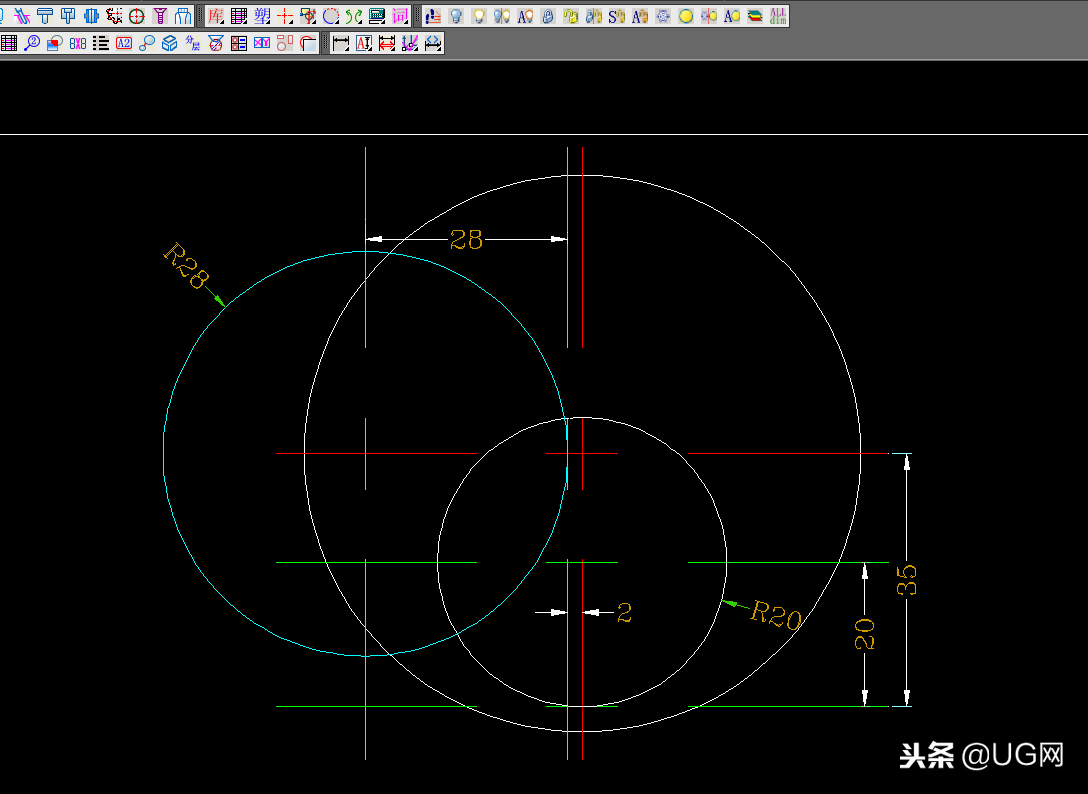

5，青色线向左偏移28，找出R28的圆心，绘制R28圆

cad教程 中磊教育

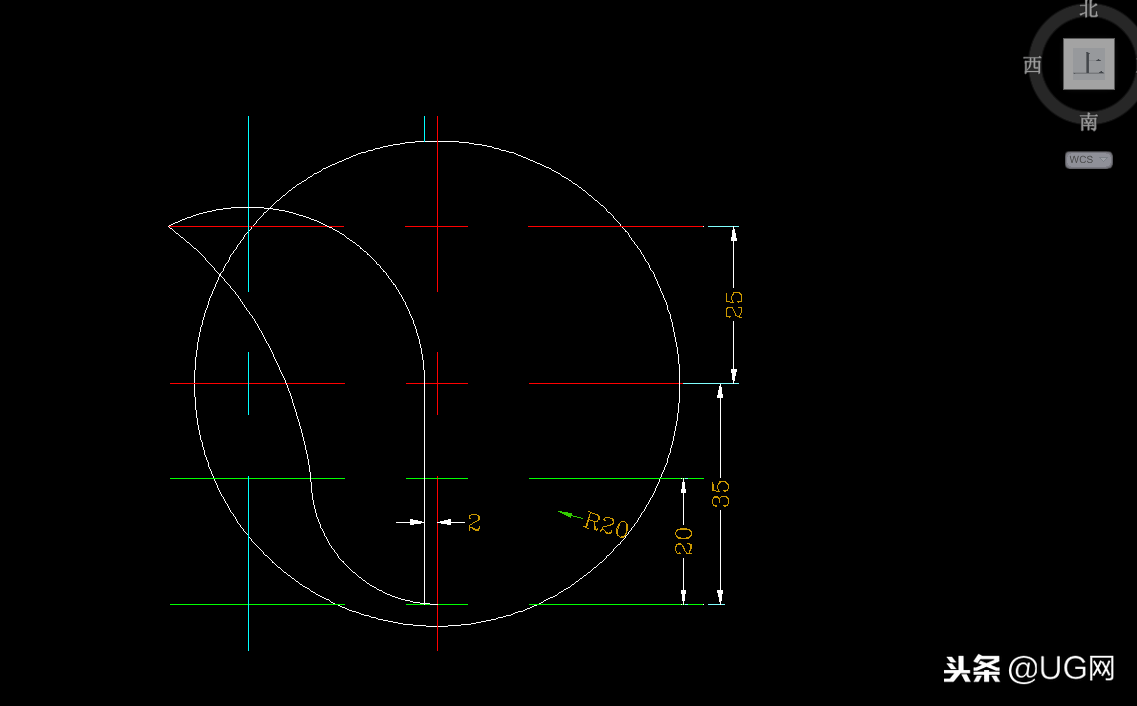

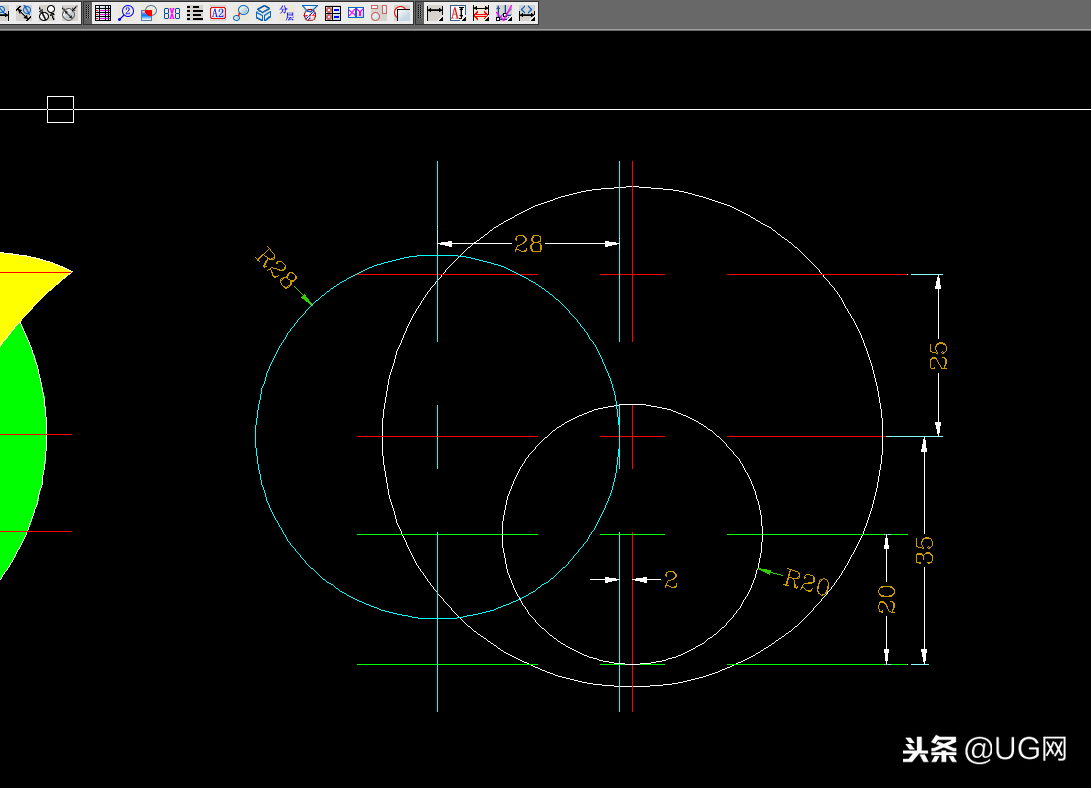

6，圆心往上25距离绘制任意水平线.找出R28圆交点

cad教程 中磊教育

7，修剪多余图形

cad教程 中磊教育

8，R28圆弧端点为圆心，绘制R60圆；R20圆弧往外偏移60，求交点，绘制R60的圆

cad教程 中磊教育

9，修建多余图形

cad教程 中磊教育

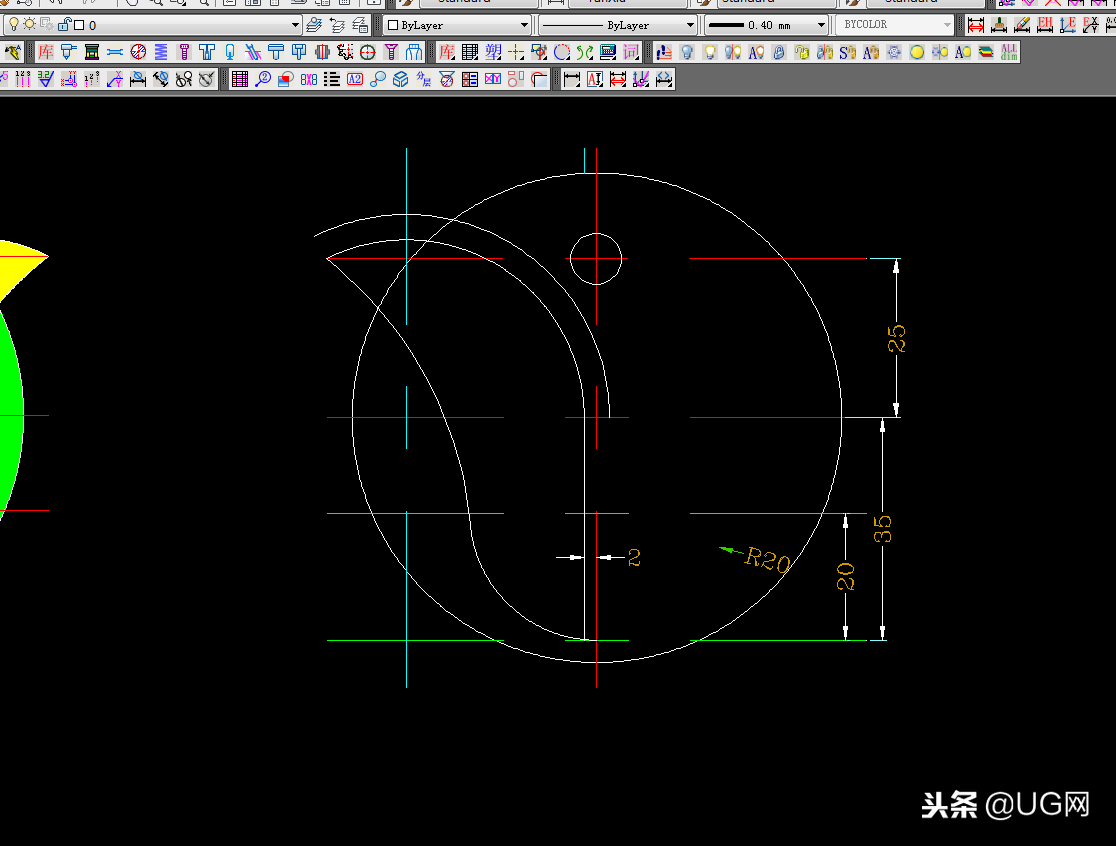

10，绘制R4的圆，并把R28圆弧往外偏移4

cad教程 中磊教育

11，修剪掉多余图形，如下图

cad教程 中磊教育

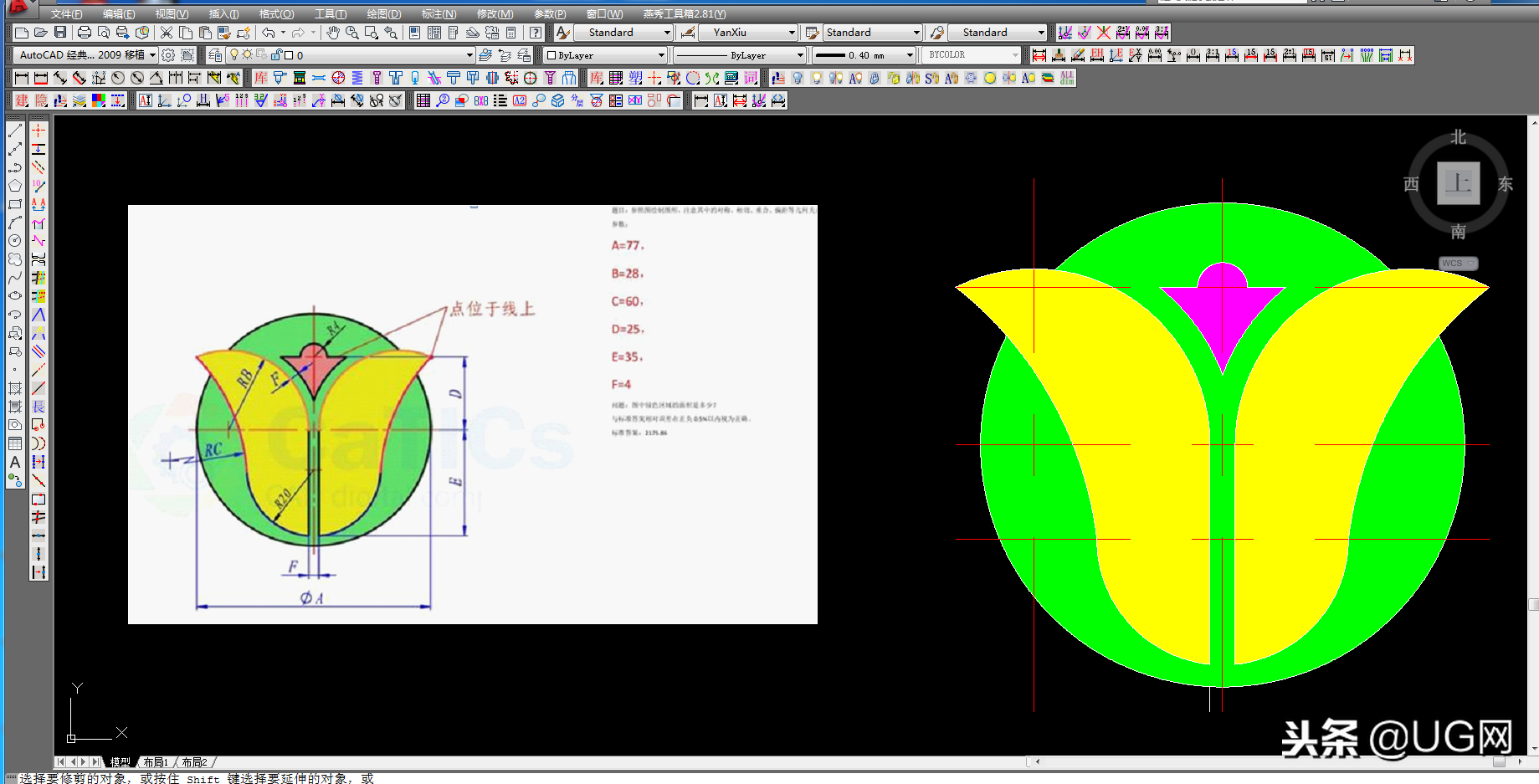

12，镜像图形，完成绘制，并上色

cad教程 中磊教育

以上就是，玫瑰花绘制的全部过程了，喜欢的记得关注小编哦
