三相四线五线制详解
为什么,有的地方用三相四线,而有的地方用三相五线。不就是少一根线吗?能有多大区别。其实不然,接下来我们就来聊一聊三相四线和三相五线到底有什么区别。

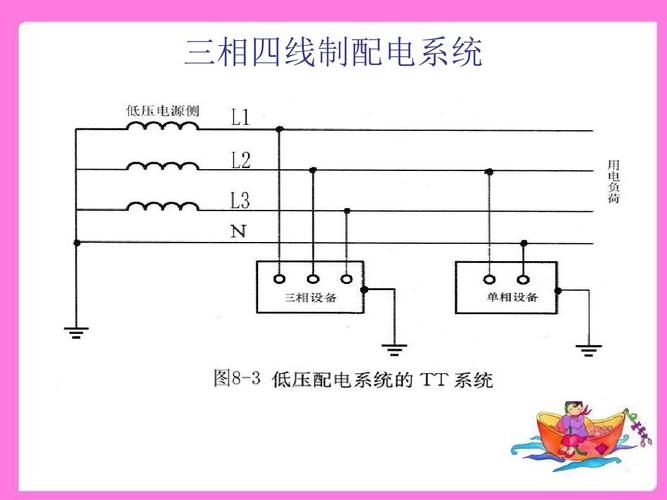

三相四线
☞其实三相四线是三相火线,一根零线,我们平常把火线也叫做相线,而零线则是从三相线相连的那一端引出,也叫“中性线”。这就是所谓的三相四线。
☞三相火线一般用黄绿红三种颜色表示,零线用蓝色表示
☞有星形接法及三角形两种接法,一般采用星形联接方法。
☞三相四线制相当于TN-C,也就是说该系统的中性线和保护地在一起。
三相五线
☞在三相四线的基础上,再加一根地线,也叫做保护线PE,这样就形成了三相五线。
☞三相五线制相当于TN-C-S,该系统的其中部分线路中性线与保护地在一起。
那么两种方式就是仅仅一根线只差的区别吗?
三相四线和三相五线的区别
☞其实三相四线与三相五线的区别就在于接地系统不同以及三相五线多出了一根接地的地线。这样三相五线制系统中的地线就可以接在电器设备的金属表面上,利用大地的零电位将漏电流留向了大地。
☞三相四线制供电还能同时给出220V、380v两种不同的电压,因而被广泛应用。星形接法用Y表示,也叫Y接法。若不引出中线,用三条线向外供电则称三相三线制。
☞三相五线制中的PE线是保护地线,也叫安全线,是专门用于接到设备外壳等保证用电安全。
☞PE线虽然在供电变压器侧和N线接到一起,但进入用户侧后绝对不能当作零线使用,否则起不到安全作用。
☞三相五线制中么N线有工作电流通过的,PE线平时无电流。
总结:以上就是个人关于三相四线和三相五线区别的理解。关于二者的区别,你还有什么观点,欢迎留言讨论!
-
