​阀门厂家带您了解电动阀门执行器原理

阀门厂家带您了解电动阀门执行器原理

电动执行器是电动单元组合式仪表中的执行单元。

它的工作原理是以单相交流电源为动力，接受统一的标准直流信号，输出相应的转角位移，操纵风门、挡板等调节机构，可配用各种电动操作器完成调节系统“手动-自动”的无扰动切换，及对被调对象的远方手动操作，电动执行机构还设有电气限位和机械限位双重保护来完成自动调节的任务。

电动执行机构的主要优点就是高度的稳定和用户可应用的恒定的推力，最大执行器产生的推力可高达225000kgf，能达到这么大推力的只有液动执行器，但液动执行器造价要比电动高很多。

电动执行器的抗偏离能力是很好的，输出的推力或力矩基本上是恒定的，可以很好的克服介质的不平衡力，达到对工艺参数的准确控制，所以控制精度比气动执行器要高。如果配用伺服放大器，可以很容易地实现正反作用的互换，也可以轻松设定断信号阀位状态(保持/全开/全关)，而故障时，一定停留在原位，这是气动执行器所作不到，气动执行器必须借助于一套组合保护系统来实现保位。

电动执行机构有二种类型，一般分为部分回转电动执行机构（Part-Turn Electric Valve Actuator)，和多回转电动执行机构（Multi-Turn Electric Valve Actuator),前者主要控制需要部分回转的阀门 例如：球阀，蝶阀等，后者需要多圈数旋转的阀门，例如闸阀等。

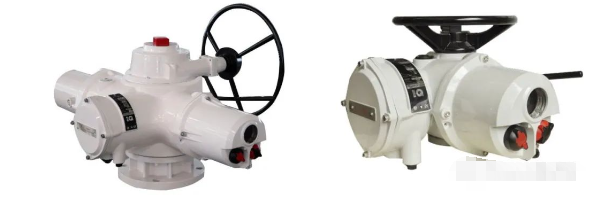

电力驱动的多回转式执行机构是最常用、最可靠的执行机构类型之一。使用单相或三相电动机驱动齿轮或蜗轮蜗杆最后驱动阀杆螺母，阀杆螺母使阀杆产生运动使阀门打开或关闭。多回转式电动执行机构可以快速驱动大尺寸阀门。为了保护阀门不受损坏，安装在在阀门行程的终点的限位开关会切断电机电源，同时当安全力矩被超过时，力矩感应装置也会切断电机电源，位置开关用于指示阀门的开关状态，安装离合器装置的手轮机构可在电源故障时手动操作阀门。
