​电伴热带安装方法及部分配件（附件）安装方法介绍

电伴热带安装方法及部分配件（附件）安装方法介绍

由于各地的温度不同，进入冬季以后特别是北方地区，温度非常低造成了很多的设备出现冻堵的现象，特别是液体管道，严重的话极有可能造成管道冻裂，需要安装保温。电伴热带是利用电能转化为热能的方式为设备提供热补偿的产品，节能环保，操作维护方便。

电伴热带系统组成的部件比较多，除了电伴热带外，还有接线盒、温度器、铝箔、热敏胶带等，所以它可以针对不同的设备和环境又对应的型号，例如自限温伴热带、恒功率电伴热带、MI加热电缆等，用户在使用电伴热带的时候比较关心的就是电伴热带安装，下面就给大家介绍一下电伴热带和配件的安装方法。

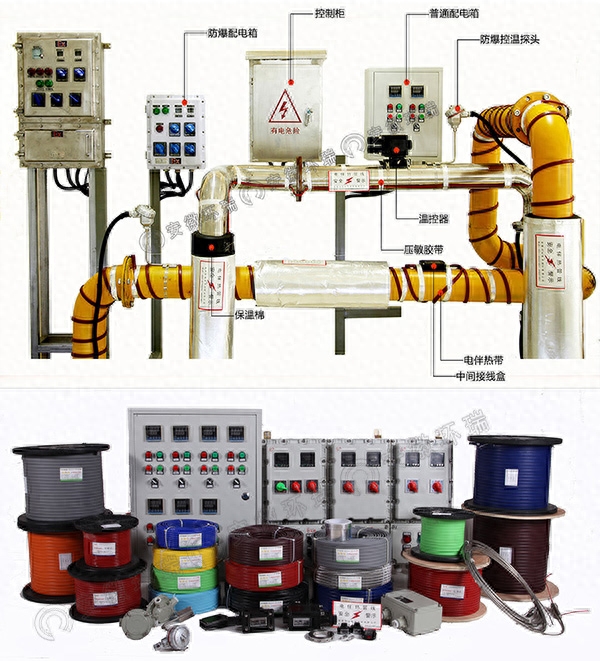

电伴热带系统安装图

电伴热带安装前准备

1、应详细了解电伴热带产品的各项指标、结构及安装方法。

2、在安装前电伴热带，工艺管道（容器）必须全部施工完毕，并经水压（气密）检查合格，管道（容器）表面已经除锈、防腐、干燥且光滑，无毛刺、污物。

3、在安装前电伴热带，应对所装电伴热带产品进行外观检查，如器件有无撞损、变形及裂纹或其他异常，电缆机械温控通断是否正常。

4、应详细了解电伴热带系统安装图，对产品的规格、品种数量及安装部位进行确认。

5、保温材料是否干燥，如潮湿干燥后方可保温，以免电伴热带的伴热保温效果失效。

6、应准备电伴热带安装手册，以便随时记录安装内容。

电伴热带安装

1、将电伴热带沿设备缠绕或者直铺，勿将电伴热带超过弯曲半径25.4mm（弯曲半径不小于电伴热带厚度的六倍），过度弯曲或折叠，可能对电伴热带造成损伤。

2、直线缠绕：将一根或多根电伴热带沿管道一边直线放置，用铝箔胶带或安装铝带将电伴热带固定，在管道的下半端，固定间距不大于50CM。

3、波浪缠绕：将电伴热带以波浪式与管道符合在一起，按设计每米所需负荷确定每米管道所需电伴热带长度，然后再确定波浪曲率半径R，铺设时应尽量使波幅均匀，以保证电缆系统的均匀散热，用铝箔带沿波浪曲线黏贴伴热带，或用铝胶带粘贴弯曲处。

4、螺旋缠绕：将电伴热带按每米管道所需长度均匀地以螺旋状缠绕在管道上，用铝胶带沿螺旋方向固定，或用铝胶带固定电伴热带与管子上端处。

5、多根平行直线缠绕：将多根电伴热带平行直铺与管道外壁，一般使用于长距离，大管径的管道，或者是材质比较硬的电伴热带（例如：MI加热电缆）确保均匀散热。此种方式便于安装，降低成本费用。例如长输管道上的电伴热比较多。

电伴热带配件（附件）安装

1.电伴热带接线盒安装：

两通、三通接线盒安装时固定于管道上，具体方法是将垫圈推入盒内并固定，拧紧螺钉将压板固定，放松螺栓，放松垫圈及压板，把导线固定在接线板上，调整螺栓、放松垫圈及压板，使之固定，减掉多余的导线。

尾端接线盒是将电伴热带完全推进尾端密封线盒内，安上垫圈压紧压板。

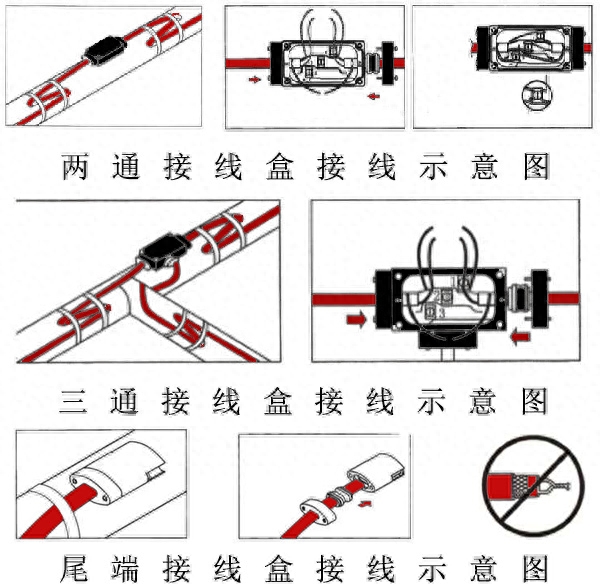

接线盒接线示意图

2.电伴热带电源接线盒安装：

用工具刀小心隔开并剥去掉电伴热带绝缘层，不要割破屏蔽金属网；

将电伴热带屏蔽金属网向外套方向推，使之出现一个皱褶，用螺丝刀在皱褶处划开金属网；

弯曲电伴热带，将电伴热带金属网开口处拉出，将金属网拧直；

用工具刀小心隔开并剥去掉绝缘层。不要割破母线；

用扁嘴钳在导电塑料上斜向剪开一缺口向后弯曲母线使之与导电塑料分离，切开母线之间的导电塑料至绝缘外套处，将其除去，并将母线清理干净；

两根平行母线套上热缩管，用热风枪获小型喷等的黄色文火加热，使热缩管收缩；

安装电源接线盒垫圈和底座接线柱，是伴热线高出接线柱螺纹25.4mm，然后拧紧螺丝。

用固定夹把底座固定在管道上，并把多余的电伴热带用胶带缠绕在管道上。

3.防爆温控器安装，选择一个圆孔作为进口，拧开温度控制器一端的四个螺旋钮，将剥离好的电源线的零线进线接入公共端，火线接在T1端子，选另外一个圆孔作为出口，再将电源线出现的零线接在公共端，火线接在T2端子，然后将接线盒的接线外壳拧紧密封，之后将温控器的感温探头放置在电伴热带5cm以内的范围内即可。
